Патч-панель является одной из составных частей структурированной кабельной системы (СКС). Кроме других своих распроостраненных обозначений (кросс-панель, панель кроссовая), патч панель часто называется по своему практическому функциональному применению - коммутационная панель.

Технические характеристики

Спецификация:
Соответствует ANSI/TIA/EIA-568-B.2 Category 5e
Соответствует TIA/EIA TSB-40
Соответствует ISO/IEC Generic Cabling Standard 11801
Соответствует CENELEC Generic Cabling Standard EN50173

Описание:
Стандартный размер 19" для монтажа в стойки и шкафы
Подключение одножильного кабеля диаметром 22-26 AWG
Высота: 1U
Вертикальный тип заделки

Материалы:
Материал корпуса панели: толщина металла 1.6 мм , крышка из стали толщиной 1,0 мм
PCB: FR-4 толщина 1.6 мм , 2 слоя
Порты: PBT UL 94V-0, контакты: бронза диаметром 0,45 мм с золотым напылением 50 мкм
IDC контакты: PC UL94V-0

Особенности конструкции:
Соответствует ANSI/TIA/EIA-568-B.2 Category 5e
Современный дизайн и простота установки
Цветовая кодировка проводников в соответствии с T568B и T568A

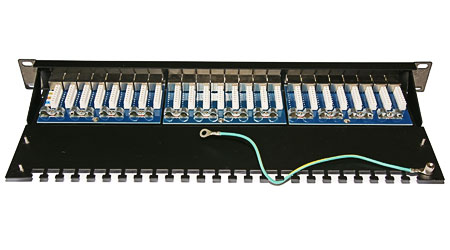

Цветовая и цифровая маркировка контактов с задней стороны панели
Цифровая маркировка портов с лицевой стороны панели
Съемная экранированная крышка
Шина заземления
Встроенный задний организатор кабеля

Электрические характеристики:
В соответствии с UL 1863
Сила тока: 1,5 А максимум
Напряжение: 150 В
Контактное сопротивление: 20 мOм
Сопротивление изоляции: 500 МОм
Напряжение диэлектрика: 1000 В переменный ток RMS, 60 Гц/1 мин

Комплект поставки:

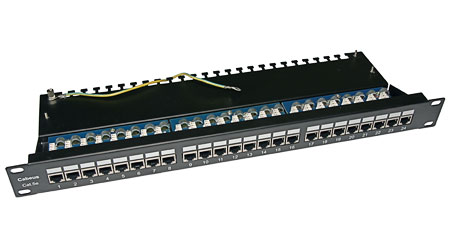

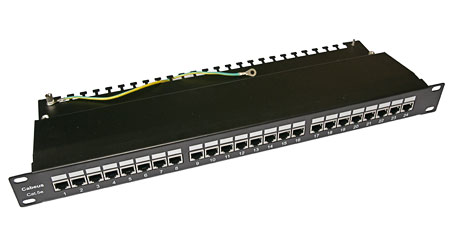

Патч-панель Cabeus
Пластиковые стяжки для кабеля
